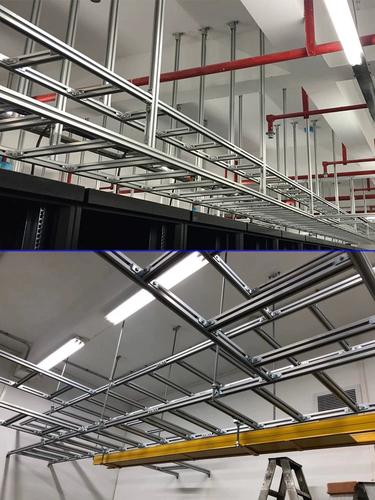

作為數據中心、通信基站及工業廠房的核心布線支撐系統，網格電纜橋架憑借其開放式結構、高散熱性和靈活擴展性，正逐步替代傳統封閉式橋架。其標準化建設直接關乎系統安全與運行效率，本文將從設計規范、材料標準、安裝要求三個維度展開深度解析。

一、設計規范：尺寸與承載的精準匹配

網格橋架的尺寸設計需兼顧施工便利性與系統擴展性。根據《不銹鋼電纜橋架》GB/T 30427-2013及行業實踐，標準寬度范圍為100-600mm，高度在100-500mm間調整，深度通常為50-150mm。以某數據中心項目為例，其采用的CM105/300型橋架(高度105mm、寬度300mm)，通過模塊化設計實現單層承載200kg/m，同時預留30%擴容空間，滿足未來10年業務增長需求。

在承載能力方面，鋼制平板型橋架需遵循《T/CECS 31-2017鋼制電纜橋架工程技術規程》：寬度≥500mm的橋架，槽體厚度需達3.0mm，蓋板厚度1.5mm。某化工企業項目采用3.5mm厚熱鍍鋅橋架，配合加強筋設計，成功通過12級臺風模擬測試，驗證了極端環境下的結構穩定性。

二、材料標準：防腐與耐候的雙重保障

材料選擇直接影響橋架使用壽命。行業標準明確要求：

室內環境：優先采用電鍍鋅鋼絲(鋅層厚度≥8μm)，某金融數據中心項目通過鹽霧試驗驗證，其防腐性能滿足20年使用要求。

戶外及強腐蝕場景：需選用316L不銹鋼或熱浸鍍鋅橋架(鋅層厚度60-80μm)。某海上風電項目采用雙層鍍鋅工藝，使橋架在鹽霧濃度5%的環境中保持15年無銹蝕。

特殊需求：噴塑處理可定制RAL色卡顏色，某醫院手術室項目采用抗菌涂層橋架，有效抑制MRSA病菌滋生，符合ISO 22196標準。

三、安裝要求：安全與效率的平衡之道

安裝規范是保障系統穩定運行的關鍵：

接地保護：金屬橋架全長應不少于2處與接地干線連接，非鍍鋅橋架連接板兩端需跨接4mm2銅芯接地線。某數據中心項目通過智能接地監測系統，實時預警接地電阻異常，將電氣故障率降低60%。

間距控制：水平安裝時支吊架間距宜為1.5-2.5m，垂直安裝時不大于2m。某超算中心采用BIM模擬優化支吊架布局，使橋架水平度偏差控制在2mm/m以?xún)?nèi)，避免電纜因應力集中導致?lián)p壞。

防火隔離：穿越防火分區時需采用防火隔板或防火包帶密封。某地鐵項目通過120分鐘耐火極限測試，驗證了橋架系統在火災中的完整性。

當前，網格橋架標準正呈現兩大趨勢：一是智能化升級，集成溫濕度傳感器的智能橋架可實時監測運行狀態;二是綠色化發展，采用再生鋁材料的橋架碳排放較原生鋁降低82%。對于采購方而言，選擇同時符合GB/T 30427-2013、T/CECS 31-2017及ISO 9001認證的產品，是保障項目長期穩定運行的核心準則。
