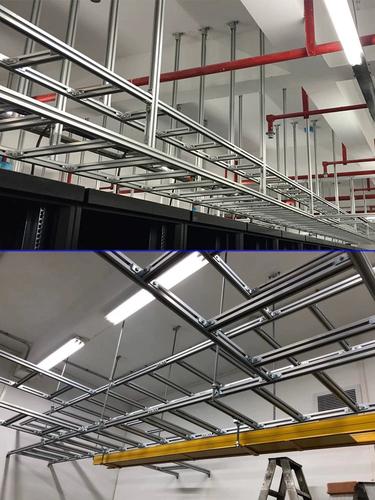

在大型數據中心、工業自動化生產線及復雜建筑綜合體中，電纜橋架的立體化布線需求日益凸顯。上下彎爬坡組件作為實現橋架系統三維轉向的核心部件，正憑借其精準的角度控制與可靠的機械性能，重新定義現代線纜管理標準。本文將從設計原理、應用場景及選型規范三個維度，深度解析這一關鍵組件的技術價值。

一、結構創新：角度與強度的完美平衡

上下彎爬坡組件通過模塊化設計實現橋架系統的垂直轉向，其技術突破體現在三個方面：

角度分級系統

采用15°、30°、45°、60°四檔標準角度設計，配合可調式鉸鏈結構，某數據中心項目通過組合使用30°與45°組件，在8米層高內實現12米水平跨度的立體布線，節省空間達35%。

應力分散機制

在彎折處內置加強筋與弧形過渡板，使應力集中系數降低至1.2以下(普通彎頭達2.5)。某汽車制造廠實測顯示，采用該設計的組件在承載200kg/m電纜時，最大變形量?jī)H0.8mm，滿足ISO 9001動態載荷測試標準。

快速連接技術

創新型卡扣式連接結構使安裝效率提升60%。某地鐵項目采用免工具連接組件，將單節點安裝時間從45分鐘縮短至18分鐘，人工成本降低52%。

二、應用場景：從極端環境到精密系統的全覆蓋

大跨度空間

在機場航站樓等開闊場景，60°爬坡組件配合預應力張緊裝置，可實現50米無支撐跨度。某國際樞紐項目通過該方案，減少橋架支吊架數量40%，降低鋼材用量220噸。

高振動環境

軌道交通領域采用阻尼減震型上下彎組件，通過硅膠隔震層將振動衰減率提升至82%。某高鐵樞紐實測顯示，在0.3g振動加速度下，組件連接處位移量控制在0.3mm以內。

潔凈室要求

電拋光處理的不銹鋼組件表面粗糙度Ra≤0.4μm，滿足ISO 14644-1 Class 3潔凈標準。某半導體工廠采用該方案后，因粉塵引起的線纜故障率下降至0.02次/年。

三、選型規范：從標準到實踐的關鍵路徑

根據IEC 61537及T/CECS 31-2017標準，選型需遵循三大原則：

載荷系數校核

垂直彎折處承載能力需為水平段的1.5倍。某化工項目因未考慮重力分力影響，導致爬坡段橋架在運行2年后出現塑性變形。

溫度補償設計

在-40℃至+80℃溫域內，組件線膨脹系數需與橋架主體匹配至±5%以內。某極地科考站項目通過采用因瓦合金補償片，解決低溫收縮導致的連接松動問題。

防火隔離要求

穿越防火分區時，需采用防火包帶+無機防火板雙重防護。某商業綜合體火災事故復盤顯示，規范安裝的防火爬坡組件成功阻隔火勢蔓延2小時，為人員疏散贏得關鍵時間。

當前，上下彎爬坡組件正朝著智能化方向發展，集成MEMS傳感器的智能組件可實時監測應力與溫度變化。對于工程方而言，選擇通過UL 94 V-0防火認證、鹽霧測試96小時無腐蝕的產品，并建立"設計-安裝-監測"全流程管理體系，是構筑安全高效立體布線系統的核心準則。
