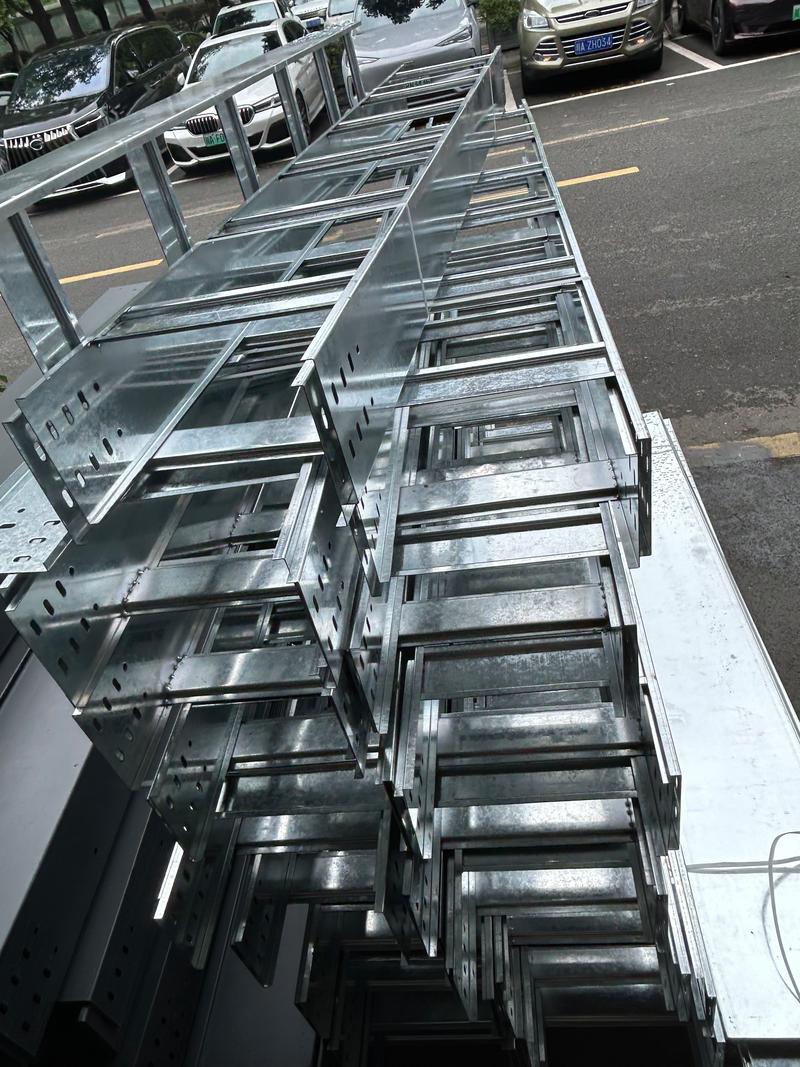

玻璃鋼電纜橋架——機械強度高，它既有金屬橋架的剛性又有玻璃鋼橋架的韌性，耐侵蝕機能好、抗老化機能強、造型美觀、安裝利便、使用壽命長。環氧樹脂及環氧樹脂復合型電纜橋架適合在強侵蝕環境、大跨距、重載荷前提下使用。

一、環氧樹脂及環氧樹脂復合型電纜橋架型號編制說明：

環氧樹脂及環氧樹脂復合型電纜橋架型號編制從結構上分：

1、槽式(C) 2、梯級式(T) 3、托盤式(P)

玻璃鋼電纜橋架

環氧樹脂及環氧樹脂復合型電纜橋架型號編制說明：

二、環氧樹脂及環氧樹脂復合型電纜橋架規格的選擇：

電纜填充率不超過尺度劃定值，動力電纜可取40-50%，控制電纜可取50-70%。另外，需預留10-25%的工程發展余量，橋架橫截面積的選擇見下表。各種彎通及附件應符合工程布置前提，并與橋架配套。

三、環氧樹脂及環氧樹脂復合型電纜橋架載荷等級的選擇：

電纜橋架除包括其自身的重量外，還應包括其所能承受的電線電纜的機械負載，工作均布載荷應不大于所選擇載荷等級額定均布載荷。電纜橋架在承受額定均布載荷時，其相對撓度環氧樹脂及環氧樹脂復合型的不宜大于1/200。

材質支吊架跨距mm額定均布載荷N /m 撓度值

(不大于)mm

邊高100mm 邊高150mm 邊高200mm

環氧樹脂復合型

環氧樹脂及環氧樹脂復合型電纜橋架載荷的強度關系到結構的可靠性和耐久性，是結構設計的重要依據，在實際使用中，電纜橋架除了電纜載荷和自重外，還應考慮如下載荷：

1、室外安裝的電纜橋架需考慮風、雨或冰的載荷，對于地震多發區還應考慮慣性載荷。

2、電纜橋架除承受正常機械載荷外，原則上不可做人行通道使用。如需作為人行通道等其他用途，為此目的而進行的特殊設計，應與用戶協商。

3、電纜橋架載荷設計中不僅要考慮豎向載荷，還要考慮在安裝使用過程中存在的縱向和橫向載荷(如鋪設電纜時所產生的縱向牽引力，梯子斜靠在橋架上產生的橫向載荷)
